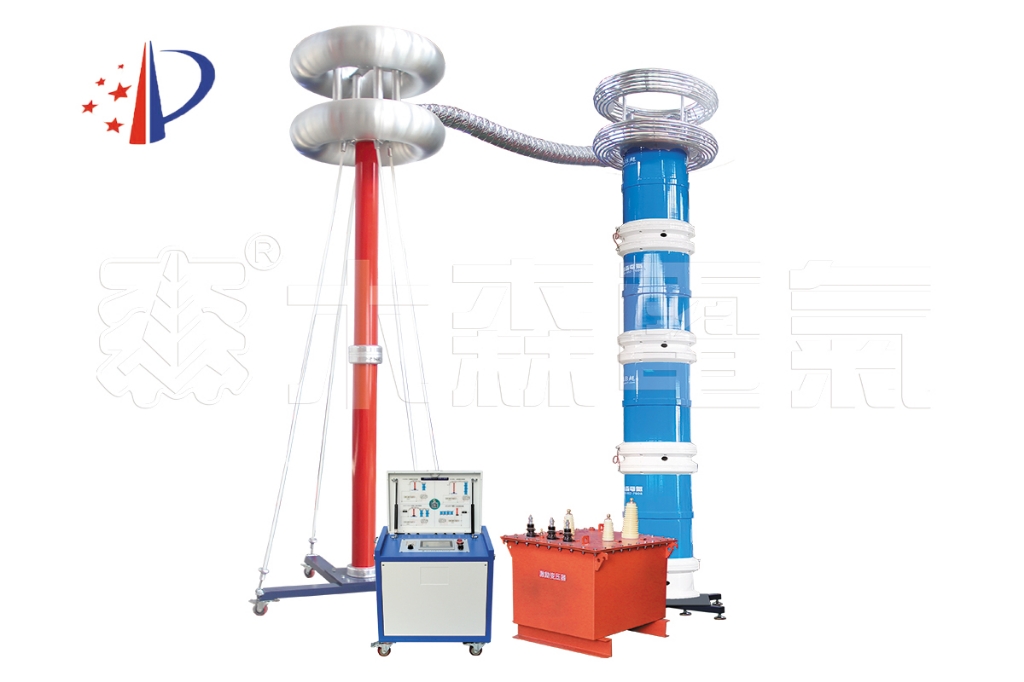

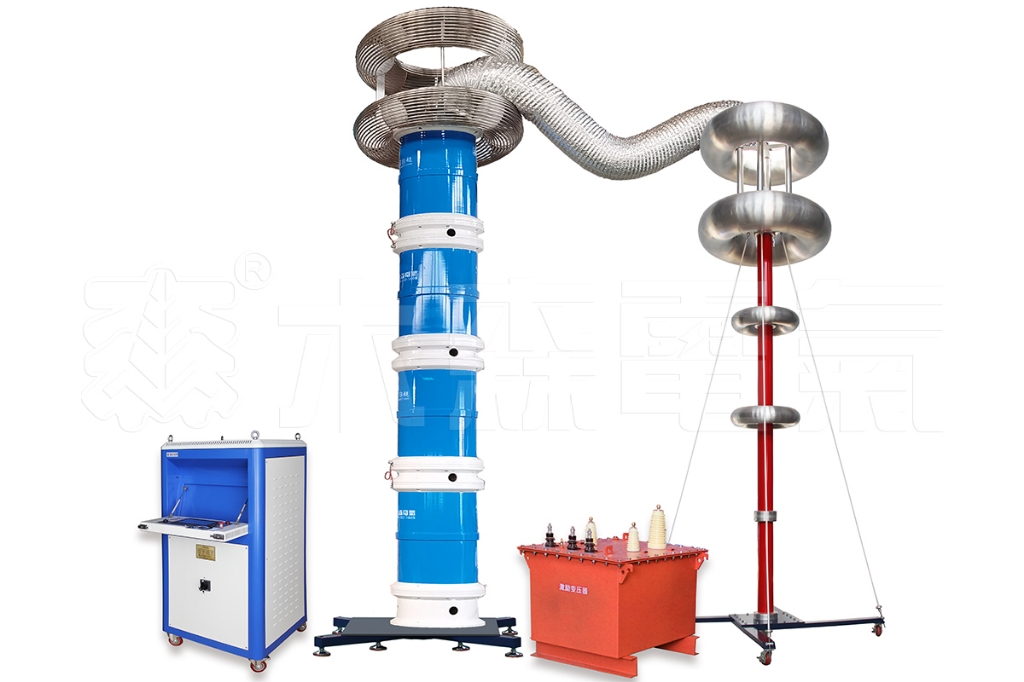

220kV电缆交流耐压装置配置选型：适用于大容量、高电压电气设备的交接和预防性试验
变频串联谐振试验装置以全新的、创新的技术完成各种试验，减少所需电源容量，同时克服传统谐振仅能满足一根电缆3小时的极限工作时间，专利技术设计保证工程现场多根电缆连续耐压的需求。
满足不同等级电压试验，电抗器采用多只分开设计，可根据现场试验需求任意组合。

1620kVA/540kV变频串联谐振 110kV/630mm²电缆2km 220kV/630mm²电缆0.8km 2 20kV系统	4000kVA/800kV变频串联谐振 110kV/630mm²电缆3.5km 220kV/630mm²电缆1.2km 500kV 主变中性点	8100kVA/500kV串联谐振装置 220kV/1000mm²电缆4km 110kV/1000mm²电缆10km 220kV系统
300KW变压器感应电压局放测量装置 110kV/1000mm²电缆26km 220kV/1000mm2电缆²3km 220kV系统	8100kVA/270/135kV串联谐振试验装置 110kV/630mm²10km电缆 220kV/1000mm²3km 电缆	16200kVA/270/135kV串联谐振装置 220kV/1000mm²4km 电缆 220kV/1000mm²8km 电缆

变频串联谐振装置应用范围：

变频串联谐振耐压试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。是运用串联谐振原理设计的最新型交流耐压试验设备。传统的工频耐压装置往往单件体积大，重量重，不便于现场搬运，而且不便于任意组合，灵活性较差。相比，变频串联谐振试验装置（体积与重量约为传统试验变压器的1/10～1/30）体积小，重量轻，易搬动，而且是分件式设计，便于根据现场需求灵活配置电抗器的个数，大大降低了劳动强度，提高工作效率。

1、6kV-500kV高压交联电缆的交流耐压试验

2、6kV-500kV变压器的工频耐压试验

3、GIS和SF6开关的交流耐压试验

4、发电机的交流耐压试验

5、其它电力高压设备如母线，套管，互感器的交流耐压试验。

变频串联谐振装置比工频试验变压器有哪些优点？

1、操作简单与便携性：‌谐振装置的操作非常简单，‌体积小且重量轻，‌便于现场使用和搬运。‌

其体积和重量仅为传统试验变压器的1/10到1/30，‌大大提高了便携性。‌

2、电源要求低：‌现场电源要求不高，‌可以使用220V或380V，‌适应性强。‌

3、测试等效性好：‌谐振装置提供的试验等效性很好，‌能够更真实地反映设备的性能。‌

4、低谐波含量：‌采用特有的低谐波专利技术，‌谐波含量低于0.3%，‌

远低于国标规定的不大于5%的要求，‌有效保护了主变、‌发电机等设备，‌避免了高压谐波带来的伤害。‌

5、安全性和保护功能：‌具备过压、‌过流、‌放电、‌过热和零启动保护，‌保护功能可靠，‌

动作时间为1微秒，‌确保了测试过程的安全性。‌

6、测试数据精确性：‌能够提供更精确的测试数据，‌通过使用谐振电路，‌使变压器在额定电压下运行，‌

获得更真实的性能数据，‌这对于评估变压器的性能和可靠性至关重要。‌

7、减少损耗提高效率：‌相比传统的对比试验变压器，‌谐振装置能够减少损耗，‌提高测试效率，‌

延长设备使用寿命，‌同时提供更安全的测试环境。‌

8、大容量测试：‌满足大容量被试品耐压试验，‌由多个电抗器组成，‌

单个设备而言，‌体积、‌重量比同等级的工频耐压装置小得多，‌携带方便。‌

综上所述，‌谐振装置在操作便捷性、‌安全性、‌测试数据精确性以及适应大容量测试等方面均表现出优于传统工频试验变压器的特点。‌
