串联谐振装置选型-解决方案--810kVA-270kV串联谐振
撰稿人：木森电气
投稿时间：2024年10月12日 11时12分
浏览量：115

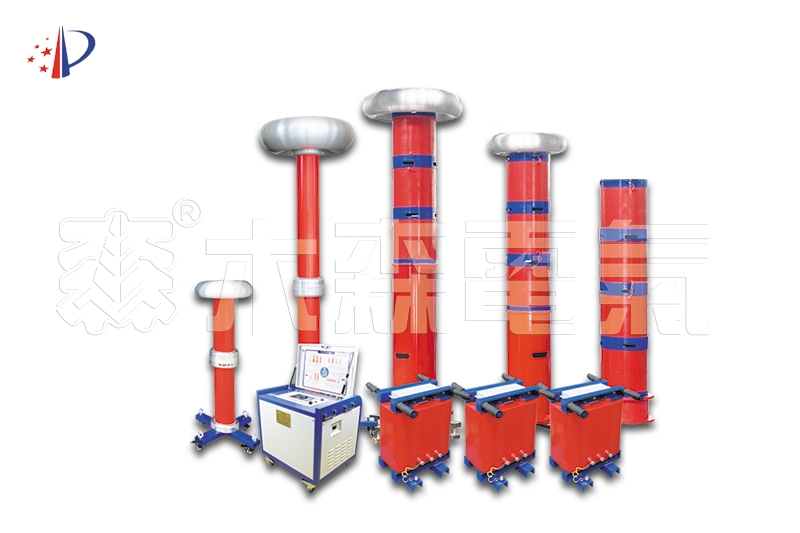

MSXZ(f)-810VA/270kV串联谐振耐压试验装置：该装置主要针对10kV、35kV、110kV电缆，110kV主变、35kV、110kV及以下电压等级GIS、开关等变电站设备的交流耐压试验设计制造。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。
| 被试品 | 电容量 | 试验频率 | 试验电压 | 试验时间 |
| 110kV/630mm² 电缆1km | ≤0.201uF | 30-300Hz | 128kV | 60min |
| 35kV/400mm² 电缆4km | ≤0.8584uF | 30-300Hz | 52kV | 60min |
| 10kV/300mm² 电缆10km | ≤3.755uF | 30-300Hz | 22kV | 5min |
| 110kV/63MVA主变中性点 | ≤0.02uF | 45~65Hz | 160kV | 1min |
| 220kV/630mm² 电缆 0.5km | ≤0.072uF | 30-300Hz | 216kV | 60min |
我公司串联谐振试验装置主要功能及其技术特点：
1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。
2、整个装置单件重量很轻，便于现场使用。
3、装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。
工作模式为：全自动模式、手动模式、自动调谐手动升压模式.
4、能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。
5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。
6、采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。
| 序号 | 名称 | 规格 | 数量 |
| 1 | 激励变压器 | MSB-18.5kVA/4/8/16kV/0.4kV | 2台 |
| 2 | 变频电源 | MSXZ-f-37kW/220/380V | 1台 |
| 3 | 高压电抗器 | MSDK-81kVA/27kV | 4台 |
| 4 | 电容分压器 | FRC-270kV/1000pF | 1套 |
| 4 | 补偿电容器 | MSBC-80kV/10000pF | 1套 |
| 6 | 内部连接线 |
激励变压器MSB-18.5kVA/4/8/16kV/0.4kV
| 额定容量 | 18.5kVA |
| 输入电压 | 0～400V，单相 |
| 输出电压 | 4/8/16kV |
| 结构 | 干式 |
| 重量 | 约110kg |
变频电源MSXZ-f-37kW/220/380V
| 额定输出容量 | 37kW |
| 工作电源 | 220/380±10%V（单/三相），工频 |
| 输出电压 | 0～400V单相 |
| 额定输入电流 | 56.2A |
| 额定输出电流 | 92.5A |
| 电压分辨率 | 0.01kV |
| 电压测量精度 | 1.5% |
| 频率调节范围 | 30～300Hz 分辨率≤0.1Hz 稳定度0.1% |
| 运行时间 | 额定容量下连续60min |
| 噪声水平 | ≤50dB |
高压电抗器MSDK-81kVA/27kV
| 额定容量 | 81kVA |
| 额定电压 | 27kV |
| 额定电流 | 3A |
| 电感量 | 40H/单节 |
| 品质因素 | Q≥30 (f=45Hz) |
| 结构 | 干式 |
| 重量 | 约105kg |
电容分压器FRC-270kV/1000pF
| 额定电压 | 270kV |
| 高压电容量 | 1000pF |
| 介质损耗 | tgσ≤0.5% |
| 分压比 | 3000：1 |
| 测量精度 | 有效值1.5级 |
| 重量 | 约25kg |
补偿电容器MSBC-80kV/10000pF
| 额定电压 | 80kV/ |
| 高压电容量 | 10000pF |
| 重量 | 约20kg |
