串联谐振装置选型-解决方案-8100kVA-500kV变频串联谐振
撰稿人：木森电气
投稿时间：2024年10月10日 17时20分
浏览量：108

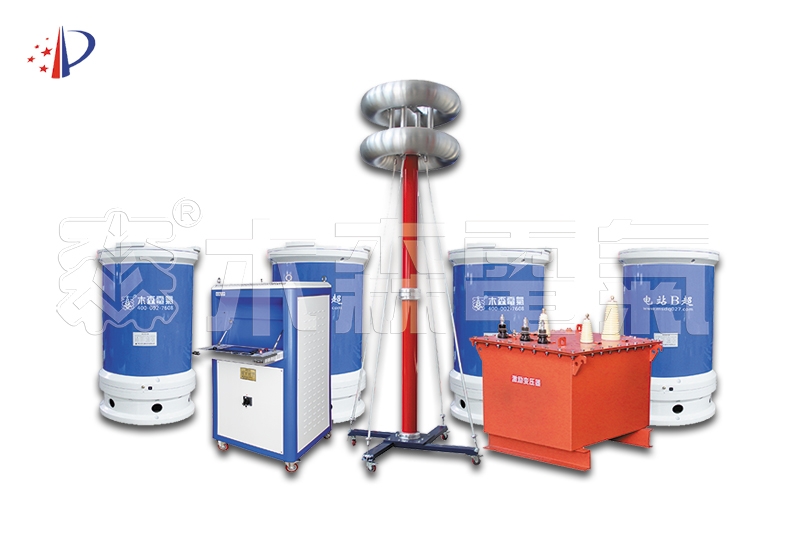

MSXZ(f)-8100kVA/500kV变频串联谐振试验装置：该装置主要针对110kV、220kV，1000mm²,电缆交流耐压试验，110kV、220kV 及以下断路器、GIS、PT、CT、绝缘子试验设计制造。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频电源、励磁变压器、电抗器、电容分压器组成。
| 被试品 | 电容量 | 试验频率 | 试验电压 | 试验时间 |
| 1000mm²,110kV电缆交流耐压试验，长度10km | ≤2.31uF | 30-300Hz | 128kV | |
| 1000mm²,220kV电缆交流耐压试验，长度4km | ≤0.688uF | 30-300Hz | 216kV | |
| 220kV 及以下断路器、GIS（5 个间隔）PT、CT、绝缘子 | 30-300Hz | 460kV | 1min | |
| 110kV 及以下断路器、GIS（10 个间隔）PT、CT、绝缘子 | 30-300Hz | 265kV | 1min |
我公司变频串联谐振试验装置主要功能及其技术特点：
1、设备具有过压、过流、零位启动、系统失谐（闪络）等保护功能。
2、设备重量和体积为普通试验装置的1/10-1/30。试验所需的电源功率只有试验容量的1/Q。
3、装置具有三种工作模式：全自动模式、手动模式、自动调谐手动升压模式.
| 序号 | 名称 | 规格 | 数量 |
| 1 | 激励变压器 | MSB-200kVA/3/6/25kV/0.4kV | 1台 |
| 2 | 变频电源 | MSXZ-f-200kVA/0.4kV | 1台 |
| 3 | 高压电抗器 | MSDK-2025kVA/135kV | 4台 |
| 4 | 电容分压器 | FRC-500kV/500pF | 1套 |
| 5 | 内部连接线 |
激励变压器MSB-200kVA/3/6/25kV/0.4kV
| 额定容量 | 200kVA |
| 输入电压 | 0～400V，单相 |
| 输出电压 | 3kV；6kV;25kV |
| 结构 | 油浸式 |
| 重量 | 1800kg |
变频电源MSXB(f)-200kVA/0.4kV
| 额定输出容量 | 200kVA |
| 工作电源 | 三相 380V±5，50Hz |
| 输出电压和电流 | 0～400V，最大电流 625A |
| 输出频率 | 20～300Hz，频率调节细度 0.1Hz，不稳定度＜0.05 |
高压电抗器MSDK-2025kVA/135kV
| 额定容量 | 2025kV |
| 额定电压 | 135kV |
| 额定电流 | 15A（有效值 |
| 电感量 | 40H/单节 |
| 品质因素 | Q≥30 (f=45Hz) |
| 结构 | 油浸式 |
| 重量 | 2000kg |
电容分压器FRC-500kV/500pF
| 额定电压 | 500kV |
| 高压电容量 | 500pF |
| 介质损耗 | tgσ≤0.5% |
| 分压比 | 6000：1 |
| 测量精度 | 有效值1.5级 |
