串联谐振装置选型-解决方案-270kVA/270kV串联谐振试验装置
撰稿人：木森电气
投稿时间：2024年09月11日 17时02分
浏览量：126

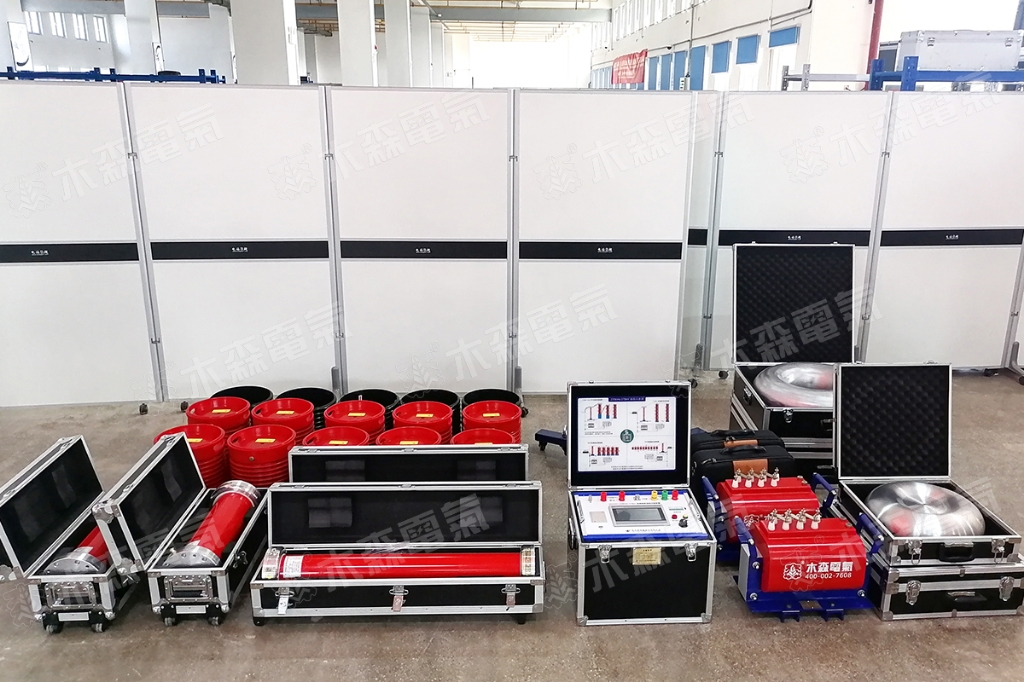

MSXZ(f)-270kVA/270k串联谐振试验装置：该装置主要针对35kV、110 kV电缆、110kV主变、GIS、断路器的交流耐压试验，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。
| 被试品 | 电容量 | 试验频率 | 试验电压 | 试验时间 |
| 110kV/300mm²电缆0.5km | ≤0.0735μ | 30-300Hz | 128kV | 60min |
| 35kV/300mm²电缆2km | ≤0.389μ | 30-300Hz | 52kV | 60min |
| 10kV/300mm²电缆5km | ≤1.88μF | 30-300Hz | 22kV | 60min |
| 110kV及以下电压等级GIS，开关等变电站设备 | 30-300Hz | 265kV | 1min | |
| 110kV/63000kVA主变的 | ≤0.02uF | 45-65Hz | 52kV | 1min |
| 35kV及以下电压等级GIS，开关等变电站设备 | 30-300Hz | 95kV | 1min |
| 序号 | 名称 | 规格 | 数量 |
| 1 | 激励变压器 | MSB-7.5kVA/4/8/16kV/0.4kV | 1台 |
| 2 | 变频电源 | MSXZ-F-15kW/220/380V | 1台 |
| 3 | 高压电抗器 | MSDK-27kVA/27kV | 10台 |
| 4 | 电容分压器 | FRC-270kV/300pF | 1套 |
| 5 | 补偿电容器 | MSBC-160kV/5000pF | 1套 |
| 6 | 内部连接线 | 1套 |
激励变压器MSB-7.5kVA/4/8/16kV/0.4kV
| 额定容量 | 7.5kVA |
| 输入电压 | 0～400V，单相 |
| 输出电压 | 4/8/16kV |
| 结构 | 干式 |
| 重量 | 约60kg |
变频电源MSXZ-F -15kW/220/380V
| 额定输出容量 | 15kW |
| 工作电源 | 220/380±10%V（单/三相），工频 |
| 输出电压 | 0～400V单相 |
| 额定输入电流 | 22.8A |
| 额定输出电流 | 37.5A |
| 电压分辨率 | 0.01kV |
| 电压测量精度 | 1.5% |
| 频率调节范围 | 30～300Hz 分辨率≤0.1Hz 稳定度0.1% |
| 运行时间 | 额定容量下连续5min |
| 噪声水平 | ≤50dB |
高压电抗器MSDK-27kVA/27kV
| 额定容量 | 27kVA |
| 额定电压 | 27kV |
| 额定电流 | 1A |
| 电感量 | 110H/单节 |
| 品质因素 | Q≥30 (f=45Hz) |
| 结构 | 干式 |
| 重量 | 约55kg |
电容分压器FRC-270kV/300pF
| 额定电压 | 270kV |
| 高压电容量 | 300pF |
| 介质损耗 | tgσ≤0.5% |
| 分压比 | 3000：1 |
| 测量精度 | 有效值1.5级 |
| 重量 | 约26kg |
补偿电容器MSBC-160kV/5000pF
| 额定电压 | 160kV |
| 高压电容量 | 5000pF |
| 重量 | 约22kg |
