串联谐振交流耐压试验装置
MSXZ(f)-675kVA/270kV串联谐振交流耐压试验装置：该装置主要针对10kV、35kV、110kV电缆; 10kV主变，35kV主变、35kV开关的交流耐压试验设计制造。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。
适用以下范围的交流耐压试验：10kV/300mm²电缆7km,10kV/20000kVA主变,35kV/300mm²电缆5km,35kVGIS、开关、绝缘子、互感器,35kV/31500kVA主变,110kV/300mm²电缆1km,110kVGIS、开关、绝缘子、互感器,110kV/63000kVA主变全绝缘

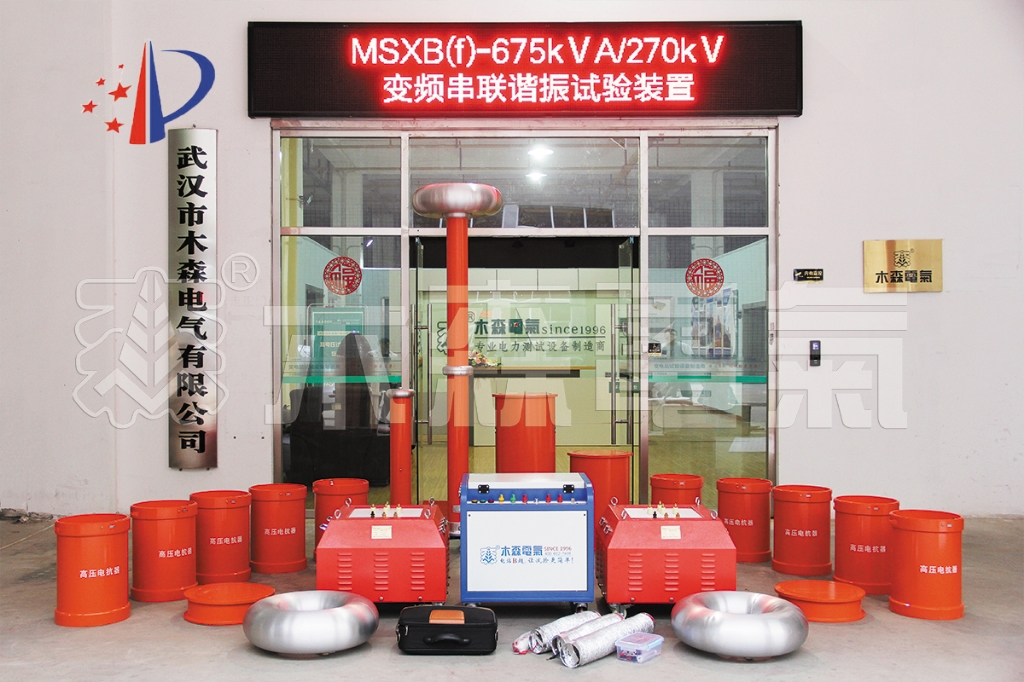

675kVA/270kV串联谐振交流耐压试验装置
MSXZ(f)-675kVA/270kV串联谐振交流耐压试验装置：该装置主要针对10kV、35kV、110kV电缆; 10kV主变，35kV主变、35kV开关的交流耐压试验设计制造。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。
| 被试品 | 电容量 | 试验频率 | 试验电压 | 试验时间 |
| 35kV/300mm² 电缆5km | ≤0.9725uF | 30-300Hz | 52kV | 60min |
| 110kV/300mm² 电缆1km | ≤0.147uF | 30-300Hz | 128kV | 60min |
| 10kV/300mm² 电缆7km | ≤2.6uF | 30-300Hz | 22kV | 5min |
| 35kVGIS、开关、绝缘子、互感器 | 30-300Hz | 95kV | 1min | |
| 110kVGIS、开关、绝缘子、互感器 | 30-300Hz | 265kV | 1min | |
| 110kV/63000kVA主变全绝缘 | ≤0.02uF | 45-65Hz | 160kV | 1min |
| 35kV/31500kVA主变 | ≤0.01uF | 45-65Hz | 68kV | 1min |
| 10kV/20000kVA 主变 | ≤0.01uF | 45-65Hz | 35kV | 1min |
串联谐振系列：适用于大容量、高电压电气设备的交接和预防性试验
串联谐振耐压试验装置以全新的、创新的技术完成各种试验，减少所需电源容量，同时克服传统谐振仅能满足一根电缆3小时的极限工作时间，专利技术设计保证工程现场多根电缆连续耐压的需求。
满足不同等级电压试验，电抗器采用多只分开设计，可根据现场试验需求任意组合。
装置配置及参数：
| 序号 | 名称 | 规格 | 数量 |
| 1 | 激励变压器 | MSB-25kVA/1.5/3/6/16kV/0.4kV | 1台 |
| 2 | 变频电源 | MSXB-F-50kW/380V | 1台 |
| 3 | 高压电抗器 | MSDK-67.5kVA/27kV | 10台 |
| 4 | 电容分压器 | FRC-270kV/600pF | 1套 |
| 5 | 补偿电容器 | MSBC-70kV/20000pF | 1套 |
| 6 | 内部连接线 | 1套 |
激励变压器MSB-25kVA/1.5/3/6/16kV/0.4kV
| 额定容量 | 25kVA |
| 输入电压 | 0～400V，单相 |
| 输出电压 | 1.5/3/6/16kV |
| 结构 | 干式 |
| 重量 | 约130kg |
变频电源MSXZ-f-50kW/220/380V
| 额定输出容量 | 50kW |
| 工作电源 | 380±10%V（三相），工频 |
| 输出电压 | 0～400V单相 |
| 额定输入电流 | 125A |
| 额定输出电流 | 125A |
| 电压分辨率 | 0.01kV |
| 电压测量精度 | 1.5% |
| 频率调节范围 | 30～300Hz 分辨率≤0.1Hz 稳定度0.1% |
| 运行时间 | 额定容量下连续60min |
| 噪声水平 | ≤50dB |
高压电抗器MSDK-67.5kVA/27kV
| 额定容量 | 67.5kVA |
| 额定电压 | 27kV |
| 额定电流 | 2.5A |
| 电感量 | 46H/单节 |
| 品质因素 | Q≥30 (f=45Hz) |
| 结构 | 干式 |
| 重量 | 约90kg |
电容分压器FRC-270kV/600pF
| 额定电压 | 270kV |
| 高压电容量 | 600pF |
| 介质损耗 | tgσ≤0.5% |
| 分压比 | 1500：1 |
| 测量精度 | 有效值1.5级 |
| 重量 | 约25kg |
补偿电容器MSBC-70kV/20000pF
| 额定电压 | 70kV |
| 高压电容量 | 20000pF |
| 重量 | 约10kg |
变频串联谐振常规配置选型
| 75kVA/75kV串联谐振 10kV/300mm²电缆1.5km 35kV/300mm²电缆0.4km 35kV主变的交流耐压试验 | 108kVA/108kV串联谐振10kV/300mm²电缆2km 35kV/300mm²电缆0.6km 10kV/20000kVA主变 | 270kVA/270kV串联谐振 10kV/300mm²电缆5km 35kV及以下电压等级GIS, 开关等变电站 35kV/300mm²电缆2km | 540kVA/270kV串联谐振装置 10kV/300mm²电缆8km 35kV/300mm²电缆4km 110kV/400mm²电缆0.7km |
| 1000kVA/500kV串联谐振 35kV/630mm²电缆3km, 110kV/630mm²电缆1km 110kV及断路器、PT、CT | 8100kVA/500kV串联谐振110kV/1000mm²电缆10km 220kV/1000mm²电缆4km | 300KW变压器感应电压带局放测量装置 满足220kV变压器的感应耐压及局放试验,容量240MVA | 80kVA/160kV调感串联谐振 满足110kV-330kV电容式或电磁式电压互感器校验误差试验 |
变频串联谐振耐压试验装置
变频串联谐振装置应用范围：
变频串联谐振耐压试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。是运用串联谐振原理设计的最新型交流耐压试验设备。传统的工频耐压装置往往单件体积大，重量重，不便于现场搬运，而且不便于任意组合，灵活性较差。相比，变频串联谐振试验装置（体积与重量约为传统试验变压器的1/10～1/30）体积小，重量轻，易搬动，而且是分件式设计，便于根据现场需求灵活配置电抗器的个数，大大降低了劳动强度，提高工作效率。
1、6kV-500kV高压交联电缆的交流耐压试验
2、6kV-500kV变压器的工频耐压试验
3、GIS和SF6开关的交流耐压试验
4、发电机的交流耐压试验
5、其它电力高压设备如母线，套管，互感器的交流耐压试验。
变频串联谐振装置比工频试验变压器有哪些优点？
1、操作简单与便携性：谐振装置的操作非常简单，体积小且重量轻，便于现场使用和搬运。
其体积和重量仅为传统试验变压器的1/10到1/30，大大提高了便携性。
2、电源要求低：现场电源要求不高，可以使用220V或380V，适应性强。
3、测试等效性好：谐振装置提供的试验等效性很好，能够更真实地反映设备的性能。
4、低谐波含量：采用特有的低谐波专利技术，谐波含量低于0.3%，
远低于国标规定的不大于5%的要求，有效保护了主变、发电机等设备，避免了高压谐波带来的伤害。
5、安全性和保护功能：具备过压、过流、放电、过热和零启动保护，保护功能可靠，
动作时间为1微秒，确保了测试过程的安全性。
6、测试数据精确性：能够提供更精确的测试数据，通过使用谐振电路，使变压器在额定电压下运行，
获得更真实的性能数据，这对于评估变压器的性能和可靠性至关重要。
7、减少损耗提高效率：相比传统的对比试验变压器，谐振装置能够减少损耗，提高测试效率，
延长设备使用寿命，同时提供更安全的测试环境。
8、大容量测试：满足大容量被试品耐压试验，由多个电抗器组成，
单个设备而言，体积、重量比同等级的工频耐压装置小得多，携带方便。
综上所述，谐振装置在操作便捷性、安全性、测试数据精确性以及适应大容量测试等方面均表现出优于传统工频试验变压器的特点。
