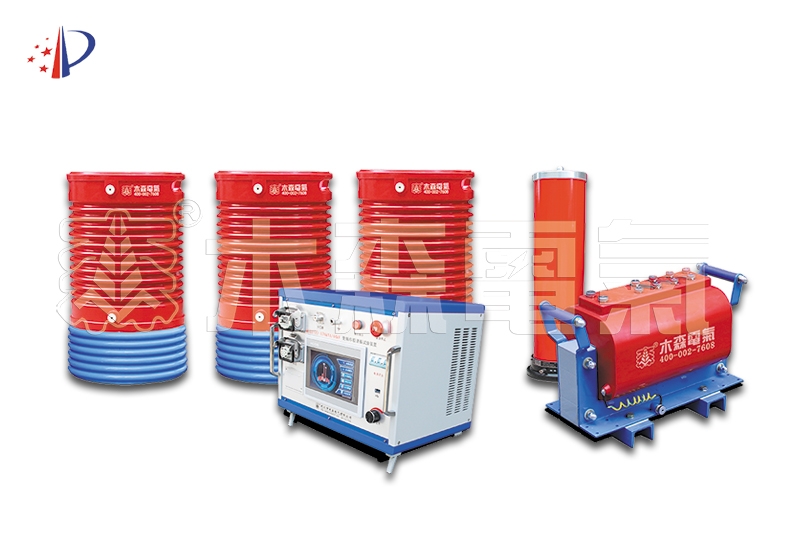

MSXB-F-176kVA/44kV 变频谐振试验装置：满足 600MW～1000MW 及以下火力发电机，出口电压 22kV，电容量≤0.3µF，试验频率 45～60Hz,试验电压≤44kV，试验时间 1 分钟。

我公司串联谐振试验装置主要功能及其技术特点：
1、变频电源控制台的面板为水平安置，特别适合现场操作及观察。
2、内部具备特殊减震橡胶支撑脚，可有效减缓运输中的颠簸震动和吊装时的冲击。保证了变频电源的长期稳定性和可靠性。
3、参数显示：大屏幕液晶界面显示系统。可显示试验的频率、低压输出电压、低压输出电流，高压试验电压峰值、有效值、等。还可显示谐振曲线，可以直观地判断当次试验谐振频率正确。
4、参数设置：大屏幕触摸屏直接完成各种参数的设置。可对试验电压、加压时间、试验模式、频率模式、测量分压器量程等参数进行设置或选择。
5、试验模式：触摸屏操作，有全自动、半自动、手动三种运行状态。具备升压、调谐（含手动、自动）、分段计时、运行状态、故障提示功能等。
6、 保护功能及其信息提示：具备高压过压、低压过压、低压过流保护，以及失谐保护、零位、超温、放电保护等多重保护功能。
7、数据存储功能：试验结果保存、打印、上传、回查等。
a、试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，当试验发生中断时，可提示中断原因。可将参数保存在存储器中，该存储器为非易失存储器，可保存 50 次试验记录。
b、数据查询：可将已保存的试验结果数据显示到屏幕上。同时具有USB 接口，可将数据输出打印。
8、自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达 1%。
9、 调频范围及频率分辨率设定：调频范围可设为 20～300Hz、自动寻找试验谐振点，保证谐振频率在整个试验过程中不发生漂移。

1、励磁变压器MSB-20kVA/5kV

冷却方式：环氧树脂浇注式结构，绝缘耐热等级为B级。全密封。高、低压绕组及铁芯间均设静电屏蔽层，既作为励磁变压器，又是隔离变压器

2、变频电源控制柜MSXB-20kW/380V

3、高压电抗器MSDK-88kVA/44kV

4、电容分压器FRC-50kV/2000pF
